هزینه طراحی و نقشه کشی آذر1401

طراحی و نقشه کشی ساختمان (نما،محوطه،مسکونی،تجاری،اداری)

شایان ذکر است روند طراحی بر اساس خواسته و سلیقه کار فرما محترم و همچنین در نظر گرفتن مبلغ بر اساس روند اجرا به صورت مرحله به مرحله در نظر گرفته می شود و هزینه در ازای انجام اصلاحات در یافت نخواهد شد.

هزینه طراحی ونقشه کشی
قیمت طراحی و نقشه
از 800 تا 1200000 هزار تومان
طراحی کروکی-مدادی
هر پلان
8500 تومان
طراحی با نرم افزار
هر متر مربع زیربنا ، از 70 متر به بالا
10500 تومان
طراحی فاز دو 2 یا نقشه اجرایی
هر متر مربع زیربنا،70 متر به بالا، مدت زمان سه روز کاری
8500 تومان
طراحی محوطه فضای سبز ، پارک
هر متر مربع زمین
28500 تومان
طراحی نما ساختمان، از 100 متر مربع زیربنا به بالا ، کمتر از 100 متر مربع زیر بنا یک میلیون تومان
هر متر مربع
24000 تومان
طراحی 3D داخلی و نما
هر متر مربع ، از 200 مترمربع به بالا ، کمتر از 200 متر مربع مبلغ 5 میلیون تومان بدون هزینه طراحی نقشه
40000 تا 160000 هزار تومان
طراحی 3D داخلی مدرن
هر متر مربع زیر بنا
38000 تومان
طراحی 3D داخلی کلاسیک و مدرن
هر متر مربع زیر بنا، از 200 مترمربع به بالا ، کمتر از 200 متر مربع مبلغ 8 میلیون تومان بدون هزینه طراحی نقشه
1 تا 2 درصد از کل هزینه ساخت
نظارت بر اجرای کار

به راحتی هزینه طراحی و نقشه کشی خود را محاسبه کنید

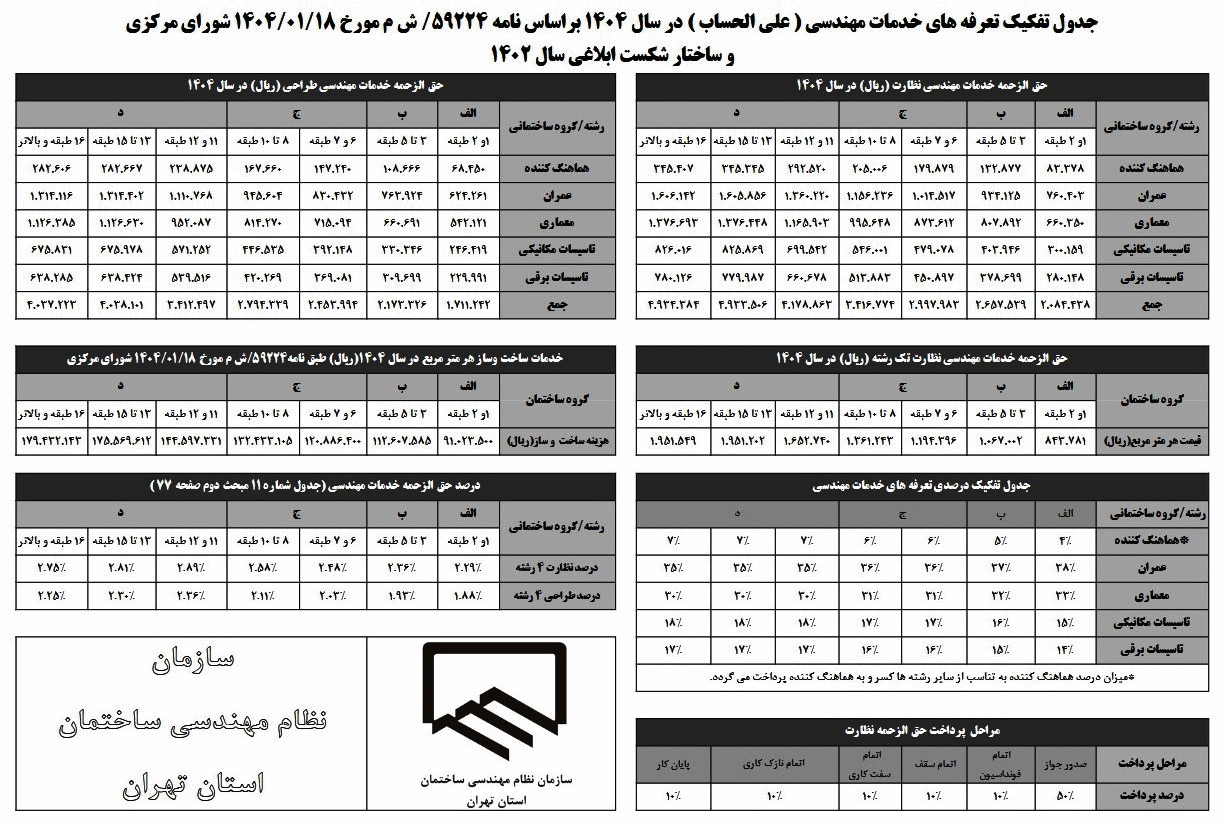

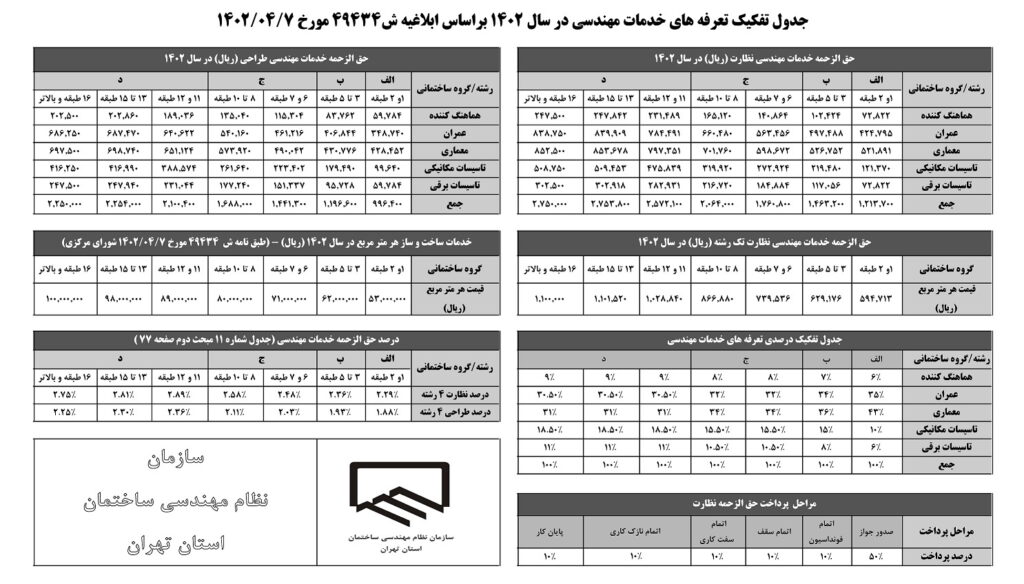

جدول آنلاین حق الزحمه بدون مهر نظام مهندسی خدمات مهندسین طراح استانهای تهران و…

جدول آنلاین حق الزحمه خدمات مهندسین طراح استانهای تهران و…

جدول آنلاین حق الزحمه خدمات مهندسین طراح و نظارت استانهای تهران و…

درخواست طراحی و نقشه

درخواست طراحی و محاسبه هزینه طراحی و نقشه
گام 1 از 6

روند طراحی

طراحی

طراحی :

در معماری یعنی خلق طرح و ایجاد فضای جدید با توجه به خواسته و نیاز شما کارفرمای عزیز از فضا. از جمله مراحلی که درآغاز طراحی مهم و واجب است تهیه کروکی یا دستور نقشه توسط کارفرما و تحویل آن به طراح است.

کروکی

کروکی :

شامل خطوطی می باشد که شکل کلی زمین همراه با مشخص کردن ابعاد زمین ، مشخص کردن جهت شمال ،مشخص کردن دسترسی ها  وموقعیت اطراف زمین شامل خیابان های اطراف و فضاهای پر وخالی بودن اطراف بنا شامل (مسکونی،اداری،پارک و ….) است.

دراین مرحله طراح سعی دارد باتوجه به ضوابط طراحی در هر منطقه ،اقلیم و همچنین موقعیت جغرافیایی اقدام به طراحی کند .لازم به ذکر است موقعیت قرارگیری هر فضا (آشپزخانه ،پذیرایی ،اتاق خواب ،سرویس ها و … ) در بنا نیاز به سنجیدن جهت های جغرافیایی و خواسته کارفرما دارد.به این مرحله طراحی فاز صفر گفته می شود.

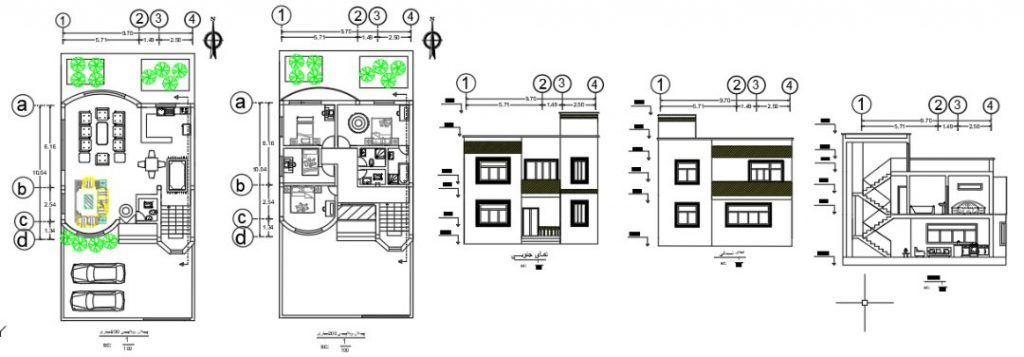

نمونه نقشه ویلا

نقشه کشی فاز 1 معماری

فاز 1 معماری :

فاز یک شامل نقشه های دقیق معماری که کلیتی از ساختمان (پلان، نما ، برش و…) را به نمایش می گذار وبا مقیاس دقیق 50/1 و100/1 ترسیم می شود.

در واقع این نقشه ها برای معرفی طرح و ساختمان به کارفرما است که در واقع نمایش رویه کار است.

در این مرحله کارفرما می تواند رویه طراحی را مشاهده کند ونظر خود رادر زمینه طراحی پلان وحتی نما نیز به مهندسین طراح پردیس سازه ابلاغ کند گرچه باید توه داشت که همگان نمیتوانند نقشه های فنی را درک کنند به همین دلیل از روش ماکت سازی یا تریدی برای ابلاغ مفاهیم به صورت روان وقابل درک استفاده می شود تا درک از پروژه را ملموس ترکند.

نمونه نقشه فاز دو

نقشه کشی فاز 2 معماری

فاز 2 معماری :

مجموعه اطلاعات و ضوابط و دیتایل های اجرای هر فضا از ساختمان گفته می شود

که مشخصات جزئیات اجرایی و مصالح در قسمت های مختلف ساختمان رامشخص می کند که توسط مهندسین معمار پردیس سازه طراحی می شود

نقشه کشی فاز 2 ساز

فاز2 سازه :

در این نقشه ها مشخصات فونداسیون ، ستون ها ،سقف ها ، تیر ها و ….بیان می شود تا برای اجرای سازه مورد استفاده قرار گیرد.این نقشه ها توسط مهندسین محاسب پردیس سازه طراحی می شود.

نمونه کار طراحی و نقشه در اینستاگرام

انیمیشن پارک

سوالات متداول :

ثبت درخواست طراحی و نقشه چگونه است ؟

شما عزیزان می توانید از طریق جدول ثبت درخواست طراحی و نقشه در سایت پردیس سازه درخواست خود را ، ارسال نمایید.

برآورد هزینه طراحی چگونه است؟

شما  به راحتی می توانید در جدول های تدبیر شده مشخصات بنای خود را وارد  و از هزینه طراحی و نقشه کشی آن اطلاع پیدا کنید. جدول ها بر اساس حق الزحمه بدون مهر نظام مهندسی و با مهر نظام مهندسی طراحی شده است.
