ارزیابی لرزه‌ای ساختمان شما!

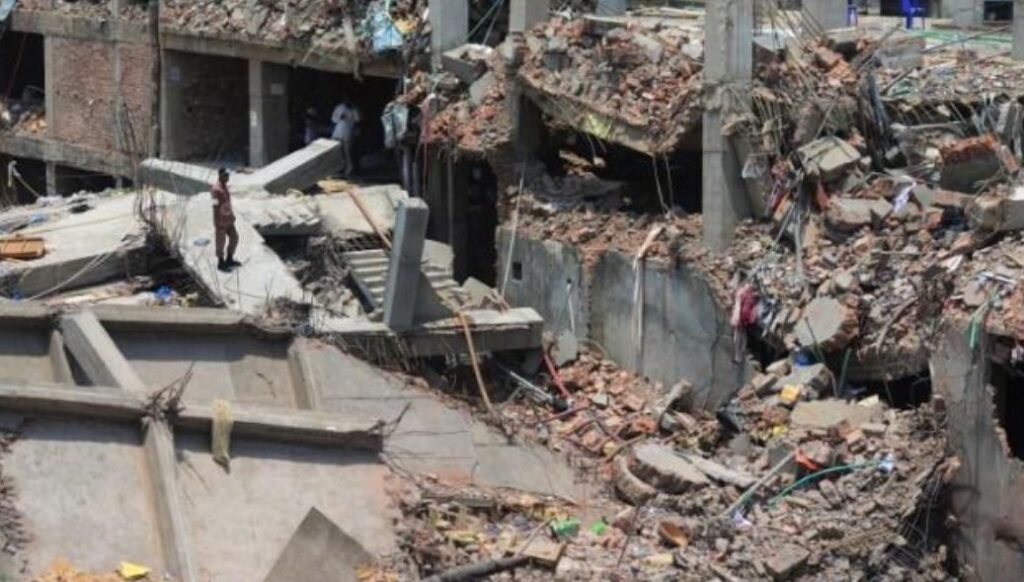

ارزیابی لرزه‌ای ساختمان  شما

زلزله جزء پدیده‌های طبیعی است که نمی‌توان مانع رخ دادن آن شد

 ممکن است در هر شهری خصوصاً نقاط زلزله خیز، اتفاق بیافتد که تأثیر اصلی آن تخریب ساختمان‌ها است بدین معنی که چناچه سازه، مقاومت لازم در برابر لرزش زمین را نداشته باشد

به احتمال زیاد ریزش آن مضافِ ضررهای مادی، تلفات جانی نیز به همراه دارد، همه ما می‌دانیم که نمی‌توان لحضه به وقوع پیوستن زلزله را پیش‌بینی کرد

اما با ارزیابی لرزه‌ای ساختمان می‌توان از جان و مال عزیزان خود محافظت کرد بدین صورت که شما می‌توانید قبل از خرید آپارتمان و خانه مدِ نظر با گروه مهندسی پردیس سازه ارتباط گرفته و تقاضای ارزیاب لرزه‌ای کنید

 مهندسان اعزام شده توسط این گروه پس از بررسی کلیه بخش‌های ساختمان و توجه به جوانب ساختِ آن ساختمان را از لحاظ مقاومت در برابر زلزله تایید یا رد صلاحیت می‌کنند،

ارزیابی لرزه‌ای ساختمان به معنی تحلیل و محاسبه مقاومت یک سازه در برابر زلزله است که اخیراً پس از ویرانی‌های بارآمده ناشی از زلزله استان کرمانشاه به یکی از مباحث اصلی حوزه ساختمانی تبدیل شده است جهت کسب اطلاعات دقیق و جامع در این

باره بهتر است تا انتها این مطلب را مطالعه کنید.

[cresta-help-chat text=”به راهنمایی نیاز دارید؟اینجا کلیک کنید!” icon=”yes” position=”top” use=”number” number=””]

ارزیابی آسیب پذیری ساختمان، یعنی چه؟

به ارزیابی و محاسبه ساختار یک سازه توسط افراد متخصص که جهت بررسی مقاومت بنا در برابر زلزله و رانش زمین، صورت می‌گیرد ارزیابی لرزه‌ای ساختمان می‌گویند،

فردِ اعزام شده( ارزیاب لرزه‌ای) مقاومت و استحکام یک بنا را با توجه و بررسی مواردِ زیر می‌سنجد:

  • عمر بنا( قطعاً هر چه بنا تازه‌تر باشد استحکام ببیشتری دارد البته به شرطی که اجرای آن استاندارد و اصولی باشد)
  • تعداد ستون‌ها
  • جنس خاکِ زیر فونداسیون یا پی
  • بررسی نحوه اجرای فونداسیون و سنجش مقاومت آن
  • نوع اسکلت
  • بررسی یکپارچه بودن اجزاء و اتصالات سازه
  • نوع ، جنس و کیفیت مصالح و متریال بکار رفته( ساختمان‌های بیش از یک طبقه که با آجر و تیر آهن ساخته شده‌اند یا بناهایی که با گِل و آجر بنا شده‌اند هیچگونه مقاوتی در برابر زمین لرزه ندارند)
  • توجه به عرض و طول سازه( هر چه طول و عرض یک بنا هم اندازه‌تر باشد مقاومت آن در بابر زلزله بیستر است)

علاوه بر موارد فوق رعایت کیفیت و اصول استاندارد در طراحی و اجرای سازه از گزینه‌هایی است که با میزان مقاومت بنا رابطه مستقیم دارد

 ارزیاب لرزه‌ای با توجه به آن می‌تواند استحکام ساختمان را در برابر زمین لرزه تخمین بزند یعنی در صورتی که در هنگام اجرای ساختمان اصول، قواعد و ضوابط طراحی و اجرای کلیه مراحل ساختمانی رعایت نشده باشند سازه مقاوت لازم در برابر زلزله را ندارد.

ارزیابی لرزه‌ای ساختمان با توجه به تعداد ستون:

متاسفانه برخی افراد کم تجربه صرفاً جهت داشتن فضایی دلبازتر، ساختمان‌هایی که دارای ستون‌های کمتری هستند را انتخاب می‌کنند

 در حالی که تعداد بیشتر ستون‌ها از مشخصه‌هایِ اصلی یک بنایِ مقاوم هستند و طبق نظر کارشناسان این حیطه و ارزیاب لرزه‌ای، فضاهای بزرگ و ساختمان‌هایی که ستون‌های کمتری دارند

بیشترین خطر برای ریزش در هنگام وقوع زلزله را دارند زیرا در بین فضاهای بزرگ حتماً بایستی یک تا چند ستون( با توجه به مقدار متراژ آن فضا) وجود داشته باشند.

حال ممکن است این سوال برایتان پیش بیاید که چگونه متوجه شویم تعداد و ساختارِ ستون‌های ساختمان یا واحدِ مورد نظر مکفی و استاندارد هستند؟

طبیعتاً پی بردن به تعداد ستون‌های ساختمان ساخته شده برای بسیاری از افراد سخت و دشوار است

اما از آنجایی که برای فهمیدن میزان مقاومت ساختمان، لازم است تعداد و کیفیت آن‌ها بررسی شود که می‌توانید از فردی معتمد و خبره در مسائل ساختمانی کمک بگیرید

ولی بهتر آن است جهت حصول اطمینان از شرکت‌های عمرانی معتبر درخواست ارزیابی لرزه‌ای ساختمان نمائید

پیشنهاد ما استفاده از ارزیاب لرزه‌ای شرکت ساختمانی پردیس سازه است افراد متخصص این شرکت از صاحب ملک نقشه‌های اجرایی ساختمان که دارای تأییدیه شهرداری هستند را درخواست و دریافت می‌کنند

سپس آن را با ابعاد بنا و تعداد ستون‌های ساخته شده مطابقت می‌دهند در صورت عدم تطابق نقشه اجرایی ساختمان با ساختارِ آن، بنا را از لحاظ مقاوت در برابر زلزله رَد می‌کنند.

چند توصیه مهم از طرفِ ارزیاب لرزه‌ای ساختمان برای خرید ساختمان:

  • از خرید سازه‌هایی که طول بیشتری نسبت به عرض خود دارند منصرف شوید خصوصاً اگر تعداد طبقات آن از دو طبقه بیشتر باشد چرا که دوام چندانی در مقابل زلزله ندارند( توجه داشته باشید در این نکته منظور طول و عرض سازه است نه زمین)
  • قبل از خریداری ساختمان مطمئن شوید که با بناهای مجاور خود به میزان حداقل 10 سانتی‌متر فاصله دارد چنانچه این فاصله رعایت نشده باشد( کمتر از 10 سانتی‌متر باشد) یا از طرفین به سازه‌های دیگر چسپیده باشد بهتر است قیدِ خرید چنین بنایی را بزنید!
  • البته در این مورد توجه کنید اخیراً بعضی از افراد با اینکه استاندارد فاصله را با ساختمان‌های مجاور رعایت کرده‌اند با استفاده از ترفندهایی این فواصل را برای زیباییِ نمای بیرونی ساختمان می‌پوشانند برای اطمینان از وجود این فاصله می‌توانید به بالایِ ساختمان( پشت بام) رفته و از رعایت یا عدمِ آن مطلع شوید.
  • آسانسور یکی از مواردی است که برای ارزیابی لرزه‌ای ساختمان توسط ارزیاب مورد بررسی قرار می‌گیرد چرا که درچهار وجهِ آسانسورهای استاندارد جهت مقاوت در برابر زلزله حداقل سه ستون ایجاد شده است پس اگر قصدِ خرید واحد و خانه آپارتمانی را دارید که دارای آسانسور است به تعداد ستون‌های آن توجه کنید.
  • نصفی از تیرهای اصلیِ عرضِ سازه‌های بتنی از سقفِ داخلیِ بنا بیرون زده‌اند که نشان از مقاومت بالا دارد پس هنگام خرید به سقف توجه کنید البته توجه داشته باشید که ممکن است در این نوع سازه‌ها از سقف‌های کاذب استفاده شده باشد و تیرهای اصلی پنهان شده باشند در چنین مواقعی برای تشخیص بیرون زدگی تیرهای اصلی بایستی از افراد متخصص کمک بگیرید.
[cresta-help-chat text=”به راهنمایی نیاز دارید؟اینجا کلیک کنید!” icon=”yes” position=”top” use=”number” number=””]

صفحه گردان ماشین

صفحه گردان ماشین



گروه مهندسی پریس سازه با یک اقدام عملی برای تغییر جهت راحت در پارکینگ های کوچک صفحه گردان پارکینگ را انجام داده

شما با قرار گیری بر روی دستگاه صفحه گردان می توانید به راحتی به صورت دستی یا اتوماتیک و با توجه به تنظیمات از قبل انجام شده ۳۶۰ درجه  بچرخید..

شما به راحتی می توانیدهر زمانی که  خواستید بدون دردسر به راحتی صفحه گردان ماشین را در پارکینگ خود نصب کنید.

از دیگر مزایای این صفحه گردان می توانیم به قابلیت کنترل سرعت ناگهانی آن و چرخش یکنواخت بدون هیچ لرزش و صدایی اشاره کرد.

 این صفحه گردان قطری تقریبا اندازه ۴و ۴.۵و۵ متر دارد.

عمق گودال کف ۳۰ سانتی متر

ظرفیت: ۳تن

زاویه چرخش : ۳۶۰ درجه

سرعت چرخش: نیم دور بر دقیقه

سیستم چرخش :الکتروموتور و چرخنده

برق ورودی : ۲۲۰ ولت   خانگی

 سیستم کنترل :ریموت

 صفحه گردان به طورکلی به دو دسته تقسیم می شود نمایشگاهی و پارکینگی  که هر دو به دو قسمت تقسیم می شوند

 پارکینگی به صورت هم سطح  با کف و نمایشگاهی به صورت سکو با ارتفاع از کف می توان اجرا کرد نمونه های پارکینگی به نحوه ای طراحی ساخته می شوند که بهترین استفاده را از فضای پارکینگ شما ببرد و ورود و خروج و پارک به آسانی انجام بگیرد.

 برای ساخت صفحه گردونه از تجهزات متریال یابی استفاده می شود که از استحکام  و زیبایی برخوردار باشد .

 در صفحه گردان های پارکینگی سطح اجزا و اسکلت که در زمین مدفون است و مورد دید نمی باشد.

شاسی  کشی و اجزا بازدید زیر سطح مورد نمایش مخفی بوده و برای زیبایی بیشتر آن می توان از متریال های خاص و جذاب با رنگ های متنوع استفاده کرد تا در نظر مردم جلب توجه بیشتری داشته باشد.

دستورالعمل راه اندازی و بهره برداری از صفحه گردان

 پس از نصب دستگاه  در محل مورد نظر به شرح زیر  عمل کنید.

 ۱.اتصال کابل ارت حمل به یکی از اجزای شاسی ثابت دستگاه

۲.اتصال کابل برق ورودی دستگاه به ترمینال مربوطه در تابلوی برق

۳. فعال کردن دستگاه و درایو  الکرونیکی  با کلید غلطک راه اندازی درب تابلو

۴. بررسی محل نصب و اطمینان از رفع عوارض اضافی در محل چرخش صفحه

۵. به گردش در آوردن صفحه، توسط کلید استارت دوگانه چپ و راست و استارت مجاز است.

پس از تست اولیه دستگاه و اطمینان خاطر از عدم وجود هرگونه صدای تکان و لرزش هنگام چرخش ،مطابق دستورالعمل زیر صفحه را بارگیری نمایید.

۱. برق ورودی دستگاه را توسط دیگر مربوطه قطع کنید.

۲.رمپ های فلزی در محل مشخص شده به روی صفحه مستقر نموده و پیم نگهدارنده را وصل کنید.

۳.پایه های پیچی قابل تنظیم حفاظتی را در محل اتصال رمپ نصب کنید.

۴. پس از اطمینان وتطبیق رمپ با فواصل عرضی چرخ را به آرامی هدایت کنید.

۵. پس از انتقال خودرو به روی صفحه رمپ ها و پایه های پیچی حفاظتی از محل اتصال بهره برداری است.

۶. میانبرهای بین  بازوها با پیچ و مهره ۱۲ بسته شده و پس از تنظیم فواصل و تصحیح زاویه انحرافی پیچ ها سفت شود.

۷.کلیه ی  بازوها ازجمله بازوی ثابت دوبل مثلثی به صورت جداگانه با پیچ تنظیم ارتقاع تراز شوند.

۸.صفحه متحرک مرکزی توسط ۶ عد پیچ و مهره گالوانیزه به روی توپی و محور نصب گردیده به صورت کلیه تسمه های نصب شده به روی صفحه رو به بالا باشد.

۹.چرخش های روکش پلیمری روی محل سوراخ شده بر روی صفحات بازوهای ثابت  گالوانیزه نصب شوند.

۱۰. صفحه دنده هاکه  به ترتیب حروف لاتین نصب شده  اند روی  چرخ های روکش پلیمری قرار داده شوند وکاملا سفت شوند.

۱۱.تیرک و صفحه محل نصب گیربکس به روی بازوهای ثابت دوگانه دوبل شده نصب شود.

۱۲. موتور و گیربکس روی تیرک از محل محور شعاعی حدود ۱و۱.۵ میل با پیچ در محل مربوط محکم نصب شوند .

۱۳.کلاف ناودانی که روی محور نصب شده بود درمقابل حروف هم نام قرار گرفته و با پیچ  و مهره سفت شود.

۱۴.بعد از تمام شدن مراحل بالا تمام پیچ و مهره هارا چک کنید محکم شده باشند.

۱۵.ورقه های لبه دار قوسی با استفاده از پیچسر در صفحه گردونه بسته شود.

سخن پایانی

گروه مهندسین پردیس سازه با همکاران متخصص در این زمینه یک اقدام عملی را انجام داده برا درخواست یا اطلاعات بیشتر لطفا در واتساپ پیام دهید

الزامات در طراحی نقشه سازه با تری دی پانل

الزامات تاسیسات طراحی

۱.در روش طرح و ساخت صنعتی ساختمان از آنجاکه سیستم دیوار باربر بتن مسلح با قالب عایق ماندگار ، در تلاقی با آیتم های معماری ( مانند باز شوی در و پنجره) و آیتم های تاسیساتی ( مثل مسیر های عبور آب و برق و فاضلاب ) است ، بر خلاف ساختمان های معمولی باید حتما طراحی فاز یک و دو معماری با هماهنگی مهندس محاسب سازه و طراحان تاسیسات مکانیکی و برقی انجام شود.

به عبارت دیگر قبل از طراحی معماری با مشخص کردن کلیاتی نظیر سطح اشغال  محیط بلوک ساختمانی ،مهندس سازه ، موقعیت  دیوارهای سازه ای لازم (با عملکرد ثقلی برای تکیه گاه  سقف ها و عملکرد جانبی کافی برای پایداری در دو جهت متعامد ) را مشخص کنید و پس از طرح اولیه موقعیت دیوار ها و بازشوهای  معماری و استقرار از مسیر ها و باز شوهای تاسیساتی اولیه را تایید کنید.

در غیر اینصورت عدم تامین نیازها و الزامات سازه پنلی منجر به ایجاد ضعف در باربری و ایستایی و عدم امکان تصویب طرح بر اساس محاسبات فنی می شود.

۲.مهندس ناظر تاسیساتی و طراح سازه ای حتما باید روی کار اجرا تاسیسات نظارت داشته و پس  از اجرای نقشه چون ساخت(as built )از مسیرها ،تهیه و تحویل کارفرما داده شود.

۳.در مورد باز شوها( مانند درب و پنجره و کانال کولر) تمرکز تنش ها در گوشه های بازشو و تقویت های لازم دور آنها بخصوص در بارگزاری زلزله بر اساس نتایج عددی حاصل آنالیز کامپیوتری باید در طراحی در نظر گرفته شود . در نقاط تمرکز تنش مانند دور باز شوها ،گوشه دیوارها یا محل تقاطع دیوار ،حتما به میزان لازم از شبکه های مش تقویت استفاده می شود.

۴.تلاقی بین الملل های تاسیساتی  و سازه ای حتما باید با طراحی کامل مسیر های تاسیساتی  مکانیکی و برقی و تطابق آن  با نقشه سازه لحاظ گردد.

۵.توصیه  تاکید بر عبور کانال های کولر از دیوار های غیر باربر بوده و مناسب ترین راه حل برای انتخاب مسیر لوله ها استفاده از داکت و رایزر است و مسیر لوله های قطورتر مانند لوله های ونت و فاضلاب از لغاز های روکار و مسیر تاسیسات برقی از هسته عایق حذف شده بین مش ها است.

۶.عبور تاسیسات در مسیر های افقی گذرا از بتن سازه ای دیوار های باربر بایستی احتراز گردد و سایر مسیرها مثل کانال کولر فلاش تانک توکار و رایزر لوله های ضخیم از قسمت های غیر باربر مثل داکت و بلوک سقفی عبور نمایند.

۷.درصورت استفاده از لوله های تاسیساتی داخل دیوارهای باربر پانلی،جنس لوله های توکار آب باید از نوع انعطاف پذیر (ترجیحا چندلایه با طول عمر زیاد)اتصالات لوله های آب از نوع پرسی ولوله های فاضلاب از نوع پوشش فیت باشد تا نقش نیروی انسانی در کیفیت آنها به حداقل رسیده تا در زمان تعمیر و نگهداری حداقل خسارت به دیوار باربر سازه ای وارد شود.

الزامات طراحی سازه

۱.در این سیستم میزان نیاز به شناز های قايم بعلت مسلح بودن بتن دیوارهای 3D به اندازه دیوارهای باربر غیر مسلح نبوده و ضوابط مربوطه تابع فصل سوم استاندارد ۸۴ـ۲۸۰۰ نیست .

شناز های قايم در محل تقاطع دو دیوار باربر برشی  وهرجا که برنامه تحلیل کامپیوتری نیاز به المان مرزی را طبق محاسبات سازه ای اعلام نمود و نیز مطابق ضوابط کنترل لاغری صفحه ای بعلت ضخامت کم دیوار و طول آزاد یا ارتفاع زیاد آن ، به شناز نیاز باشد استفاده می شود.

شناز های افقی نیز در محل برخورد صفحات افقی سقف با دیوار های باربر، جهت پخش یکنواخت عکس العمل تکیه گاهی روی دو لایه بتن پاشی طرفین بکار می روند و در خصوص تیغه های جداکننده  و غیر باربراستفاده از مش Lشکل برای اتصال بین سقف و دیوار کفایت می نماید.

عرض شناز افقی حداقل برابر فاصله بیرون به بیرون بتن پاشی ویا ۱۷ سانتیمتر ، هرکدام که بیشتر باشند و ارتفاع آ» برابر ارتفاع بتن سازه ای سقف ، مورد استفاده قرار میگیرد.

درصد آرماتور گذاری طول در شناز افقی مستقر روی دیوار باربر معادل1.4/Y و در قسمت هایی که شناز خالی است ،

(مانند نعل درگاه یا تیر بتنی) میزان آرماتور آن از محاسبات سازه به دست می آید.

۲.کلیه دیوار های باربر ثقلی و لرزه ای در طبقات باید درر یک صفحه قایم روی هم قرار گرفته تا بتوانند نیروها را مستقیما به پی منتقل کنند.

 تغییر در موقعیت دیوارهای غیر باربر در طبقات مجاز است.

۳.دراین سازه ها ترجیح به استفاده از دیوار غیر باربر در صفحه  نمای اصلی (که پنجره های زیادی  دارد) می باشد ولی در  اصرار براین امر ،  می توان دیوار بین دو پنجره متوالی را در محاسبات سازه ای ،دارای نقش ، باربری نموده و دیوار کف و روی پنجره،غیر باربر انتخاب شود.

نیز در صورت  وجود نیاز مبرم به باربر نمودن صفحه نما ، از مش های تخت بلند اریب در بالا و پایین گوشه و زیرو روی پنجره استفاده می شود ( مانند آرماتور های قطری زیر بازوشو ها)

 ۴.در معماری های پیچیده تر ، می توان از سیستم ترکیبی اسکلت با اجرای دیوار برشی ترجیحا به روش پانل دو جداره با بتن میانی درجا ، استفاده کرد.

۵. به لحاظ اقتصادی جهت کاهش پرت مصالح ، انتخاب ابعاد دیوار ها و بازشوها به صورت مضربی از عرض محصول پانلی باربر و به لحاظ فنی رعایت محدوده لازم برای ابعاد بازشوهای در و پنجره جهت تامین باربری لرزه ای و نیز تقویتهای لازم اطراف آنها توصیه می شود .

۶. از تعبیه بازشوهای بزرگ مانند درب در گوشه های  دیوار احتراز شده و در صورت الزام به این امر جهت کنترل کمانش عضو پوسته ای از المان مرزی در انتهای آزاد دیوار استفاده می باشد.

۷.کنترل کلی ضخامت بیرون به بیرون دیوار باربر بتنی بر اساس بند ۳-۵-۱۶-۹ الف برابر یک بیسن و پنجم طول آزاد یا ارتفاع آزاد دیوار هرکدام کوچکتر باشد و ۱۵۰  میلی متر می باشد.

۸.. درمورد بازشوها ( مانند درب و پنجره و کانال کولر ) تمرکز تنش ها در گوشه های بازشو و تقویت های لازم دور آنها بخصوص در بارگذاری زلزله بر اساس نتایج عددی حاصل آنالیز کامپوتری بایستی در طراحی در نظر گرفته شود.

 در نقاط تمرکز تنش مانند دور بازشو ها ، گوشه دیوارها یا محل تقاطع دیوارها ، حتما به میزان لازم از شبکه های مش تقویت استفاده می شود.

۹. مطابق آیین نامه بتن ایران (آبا ـتجدید نظر اول) بند ۲-۴-۲۶ – پ آیین نامه بتن آمریکاACI318_05 فصل چهاردهم بند ۱۴-۳-۳-c و۱۴- ۳-۳-C  و متن منتشر شده توسط مرکز تحقیقات ساختمان و مسکن  با عنوان فن آوریهای تایید شده  فصل چهارم ساختمان ها با صفحات دو لایه ساندویچی 3Dبا بتن میانی در جا با شبکه خرپایی  فضایی از میلگرد ها ساده به قطر کوچک ـ استفاده از شبکه مفتول جوش شده صاف ( غیر آجدار) مجاز می باشد .

۱۰. ضخامت بتن باید طوری انتخاب شود که حداکثر تنش موجود ضریبدار از ۵/۰ FCبیشتر نشود.

۱۱. برای محاسبه تنش موجود در بتن ، حداکثر یک سانتی متر از بتن روی مش در نظر گرفته می شود ،ولی جهت محاسبه  بار مرده ، کل ضخامت بتن موجود محاسبه خواهد شد .

۱۲. در صورت نیاز به تامین دیواربرشی بیش ازمقداری که مطابق طرح معماری موجود است ، می توان از ترکیب دیوار ضخیم  بتن آرمه یا بدون المان های مرزی که به روش معمولی  قالب بندی شده یا با پانل های دو جداره اجرا شده است.

الزامات طراحی معماری

 ۱ـ کلیه دیوار های باربری ثقلی و لرزه ای در طبقات باید در یک صفحه قایم  روی هم قرار گرفته  تا بتوانند نیروهای را مستقیما به پی منتقل نمایند .تغییر در موقعیت دیوارهای غیر باربر طبقات  مجاز است .

۲. در این سازه ها ترجیح به استفاده  از دیوار غیر باربر ، در صفحه  نمای اصلی ( که پنجره  های زیادی دارد ) ولی در  صورت اصرار بر این امر ، می توان  دیوار بین دو پنجره متوالی را در محاسبات سازه ای، دارای نقش ، باربری نموده و دیوار کف  و روی پنجره ،غیر باربر انتخاب شود.

نیز در صورت وجود نیاز مبرم به باربر نمودن صفحه نما ، از مش های تخت بلند اریب در بالا و پایین گوشه و زیر وروی  پنجره ها استفاده می شود.(مانند آرماتور قطری زیر بازشوها)‌

۳.در معماری های پیچیده تر، میتوان از سیستم ترکیبی اسکلت با اجرای دیوار برشی ترجیحا به روش پانل  دو جداره بتن میانی درجا استفاده نمود.

۴.به لحاظ اقتصادی جهت کاهش پرت مصالح ، انتخاب ابعاد دیوارها و بازشو ها به صورت مضربی از عرض محصول پانلی باربر و به لحاظ فنی رعایت محدوده لازم برای ابعاد بازشوهای در و پنجره جهت تامین باربری لرزه ای و نیز تقویت های لازم اطراف آنها توصیه می گردد.

۵.از تعبیه بازشوهای بزرگ مانند درب در گوشه ای دیوار احتراز شده و در صورت الزام به این امر جهت کنترل کمانش عضو پوسته ای از المان های مرزی در انتهای آزاد دیوار استفاده شود .

۶.در مرد بازشوها (مانند درب و پنجره و کانال کولر) تمرکز تنش ها در گوشه های بازشو  و تقویت های لازم دور آنها بخصوص در بارگزاری زلزله،براساس نتیج عددی حاصل آنالیز کامپیوتری بایستی در طراحی در نظر گرفته شود.

در نقاط تمرکز تنش مانند دور بازشو ها،گوشه دیوارها یا محل تقاطع دیوارها حتما به میزان لازم از شبکه های مش تقویت استفاده می شود .

۷.ضخامت بتن باید طوری انتخاب شود که حداکثر تنش موجود ضریبدار از ۵/۰ fc بیشتر نشود .

۸.تلافی بین الملل های تاسیساتی و سازه حتما باید باطراحی کامل مسیرهای تاسیسات سازه ای حتما باید با طراحی کامل مسیر های تاسیسات مکانیکی و برقی و تطابق آن ها نقشه سازه یکی باشد.

۹.توصیه اکید بر عبور کانال های کولر از دیوارهای غیر باربر بوده و مناسب ترین  راه حل انتخاب مسیر لوله ها، استفاده از داکت و رایزر است و مسیر لوله های قطور تر مانند لوله های ونت از لغاز های روکار و مسیر تاسیسات برقی از هسته عایق حذف شده ما بین مش ها می باشد.

۱۰.عبور تاسیسات در مسیر های افقی گذرا از بتن سازه ای دیوارهای باربر بایستی احترازگردد و سایر میرها مثل کانال کولر، فلاش تانک و رایزر لوله های ضخیم از قسمت های غیر باربر مثل داکت و بلوک سقفی عبور نمایند.

الزامات کلی *سازمان دهی*

۱.در روش طرح و ساخت صنعتی ساختمان از آنجا که سستم دیوار باربر بتن مسلح با قالب عایق ماندگار،در تلاقی با آیتم های معماری( مانند بازشوی در و پنجره) و آیتم های تاسیساتی(مثل مسیر های عبور آب و برق فاضلاب) می باشد، بر خلاف ساختمان های معمولی،بایستی حتما طراحی فاز یک و دو معماری با هماهنگی مهندس محاسب سازه و طراحان تاسیسات مکانیکی و برقی انجام شود.

به عبارت دیگر قبل از طراحی معماری با مشخص شدن کلیاتی نظیر سطح اشغال و محیط بلوک ساختمانی،مهندس سازه ، موقعیت دیوار های سازه ای لازم(با عملکرد ثقلی برای تکیه گاه سقف ها و عملکرد جانبی کافی برای پایداری در دو جهت متعامد)

را مشخص کنید و پس ازطرح اولیه موقعیت دیوارها و بازشوهای معماری و استقرار  مسیرها و بازشوهای تاسیساتی، مهندس محاسب پروژه.

۲. مهندس ناظر تاسیساتی و طراح سازه ای حتما باید روی کار اجرای تاسیسات نظارت داشته و پس از اجرای نقشه چون ساخت (as built)از مسیرها، تهیه و تحویل کارفرما گردد  .

۳.رعایت تماس مقررات ملی ساختمان و استاندارد های رایج کشور مانند استاندارد های شماره۷۱۴۳،۱۱۰۸،۱۵۸۴،۲۸۰۰ ایران در طراحی ،تولید . اجرای پانل های تک باربر الزامی است مگر اینکه در متن حاضر شرایط سخت گیرانه ترین عنوان شده باشد.

۴. شرکت درخواست دهنده باید موفق به کسب مهر استاندارد های معتبر روز و نیز گواهینامه فنی در زمینه سیستم  مورد نظر باشد.

۵.رعایت کلیه مباحث مقررات ملی ساختمانی در طراحی،تولید واجرای پانل های تک باربر الزامی است .

۶.در سازمان مجری طرح و ساخت سازه های پانلی بایستی چارت سازمانی به شرح زیر موجوداست .

الف :پیمانکار مادر EPCدارای رتبه بندی و صلاحیت متناسب با حجم پروژه یا مجری مجاز فن آوری نوین طبق تایید مرکز تحقیقات.

ب:دستگاه نظارت مقیم و آزمایشگاه بتن

ج: تجهیزات طرح و ساخت و اختلاط بتن شامل آسیاب ماسه ساز، سرندها و مخلوط کن های ریز دانه و بچینگ و پلات و سیلوهای سیمان ومواد افزودنی لازم

د:مهندس مشاور صلاحیت دار که در آن کلیه بخش های معماری ،سازه و تاسیسات مکانیکی و برقی فعال بوده و هیچکدام از فعالیت های مربوطه به صورت برون سپاریOUTSOURCE انجام نگردد.

ه: همکاری مستمر با شرکت دارای فن آوری در اولین پروژه، جهت تبادل اطلاعات و نظارت عالیه شرکت فن آور برای پروژه اول.

آهنگری و ساخت تجهیزات فلزی خاص

آهنگری و ساخت تجهیزات فلزی

آهن و کربن دو عنصر اصلی و سازنده فولاد هستند که آن را به یکی از مقاوم‌ترین فلزات مبدل کرده‌اند

استحکام و دوام بالای فولاد باعث شده از آن در عرصه‌های ساختمانی به وفور استفاده کنند

همچنین به دلیل خاصیت چکش خواریِ فولاد( این ویژگی باعثِ شکل پذیر بودن فولاد شده که نتیجه آن ایجاد انواع تجهیزات مستحکم آهنی است)

برای ساخت تجهیزات فلزی که از لحاظ ساختاری نیازمند فلز سختی هستند تا در برابر انواع نیروهای وارده استوار باشند از فولاد استفاده می‌شود،

چنین مواردی موجب برتری فلز بر دیگر سازه‌ها شده است در ادامه به معرفی چند مورد از تجهیزات فلزی ساخته شده توسط شرکت پردیس سازه می‌پردازیم.

شرحِ خدمات پردیس سازه در حوزه آهنگری و ساخت سازه‌های فلزی خاص:

  • ساخت انواع دستگیره‌ها
  • ساخت انواع پله‌های فلزی( دوبلکس و پله گرد)
  • ساخت سنِ چرخشی خودرو( صفحه گردان یا مدور خودرو)
  • و…

این سازه بسیار مناسب وکاربردی جهتِ استفاده در اتوگالری‌ها و نمایشگاه‌های ماشین است.

  • ساخت سقف‌های متحرک و ثابت

معمولاً سقف‌های متحرک فلزی از جنس آلومینیوم و آهن و در برخی موارد هم از ترکیب منیزیم و آلومینیم( روکش گالوانیزه) ساخته می‌شوند

برای پوشاندن این نوع سقف‌ها نیز از مواردی همچون شیشه‌های لمینتی، ساندویچ پنل و استند گلاس یا برگه‌های پلی کربنات و پارچه‌های مخصوص با نام پی وی سی، استفاده می‌کنند

با استفاده از ریموت می‌توان سقف را باز و بسته کرد این نوع سقف‌ها برای پوشش سقف استخرها و حیاط بعنوان سایبان  بسیار کاربردی هستند.

  • ساخت انواع شومینه‌های گازسوز و بخاری سوز
  • ساخت درب‌های فلزیِ مخصوصِ شومینه
  • ساخت انواع درب، مخصوصِ ورودی و خروجی ساختمان و پارکینگ
  • ساخت درب‌‌های ریلی، لولائی، کشویی و بادبزنی ویژه مکان‌های صنعتی، کارخانجات و سوله‌ها
  • درب‌های برقی خاص و ویژه
  • ساخت انواع نرده‌ها و حفاظ‌های فلزی، فرفورژه و شیشه‌ای

مانندِ حفاظ‌های آبشاری، نامنظم، بوته‌ای و دیگر مواردی این چنینی

  • ساخت کلیه تجهیزات فلزی ویلایی

مانندِ انواع الاچیق‌ها، فلاور باکس‌ها و دیگر مواردی مشابه

دستمزد اجرا و ساخت تجهیزات فلزی

گروه مهندسی پردیس سازه علاوه بر کارهای ساختمانی در ساخت و اجرای انواع سازه‌های فلزی و آهنگری فعالیت می‌کند

این شرکت با در اختیار داشتن تیمِ ماهر و متخصص می‌تواند هر نوع سازه و تجهیزاتِ فلزی خاص را با متریال باکیفیت و مصالح درجه یک ساخته و اجرایی کند

برای آگاهی از قیمت ساخت و مزد اجرای این تجهیزات بایستی با مشاورین ما ارتباط بگیرد و توضیحات لازم را ارائه دهید

زیرا تجهیزات فلزی ساختمانی بسیار متنوع و گوناگون هستند و قیمت ساخت آن‌ها بسته به نوع و جنس فلزات بکار برده شده در ساخت آن بستگی دارد

به همین دلیل نمی‌توان در این متن قیمت مشخصی را درج کرد

بعنوان مثال هزینه اجرا و ساخت سقف‌های متحرک به برند و نوعِ موتورهای متحرک کار گذاشته شده در آن، جنس پارچه یا شیشه‌های بکار برده شده جهت پوشش سقف و متراژ سقف، بستگی دارد

[cresta-help-chat text=”به راهنمایی نیاز دارید! اینجا کلیک کنید!” icon=”yes” position=”top” use=”number” number=””]

در ادامه چند نمونه از سازه‌های فلزی انجام شده را مشاهده می‌کنید.

طرح توجیهی استفاده از تری دی پنل

طرح توجیحی تری دی پنل

برای مقدمه طرح توجیهی استفاده از تری دی پنل صرفاً جهتِ یادآوری به طور خلاصه و مختصر، مروری بر چگونگیِ ساختار و جنس تری دی پنل، می‌کنیم

برای کسب اطلاعات کامل و دقیق در این باره می‌توانید به مقاله‌‌های پیشین سایت پردیس سازه( دیوارهای تری دی پنل و آموزش اجرای تری دی پنل) مراجعه کنید.

تری دی پنل دیوارهای پیش ساخته‌ سبک و یکپارچه‌ای هستند که تحت نظارت اصولی متخصصان امور ساختمانی ساخته و توزیع می‌شوند

ساختار این نوع دیوارهای مدرن را EPS( یک لایه پلی استایرن عایق نسوز منبسط) تشکیل می‌دهد

که بواسطه خرپاهای قطری، مابین دو صفحه مشبک مفتولی با نام مش(MESH ) جوش خورده‌اند،

دیوارهای پیش ساخته تری دی پنل  به سه صورتِ دیوار به پی، دیوار به دیوار و دیوار به سقف در ساختمان قابلیت اجرا را دارند

بعد از اجرای آن‌ها و نصب تأسیسات، جهتِ استحکام بیشتر این نوع دیوارها در برابر عواملی همچون زلزله و بادهای شدید و یکپارچگی اتصالات آن عملیات شات کریت( بتن پاشی) بر روی آن‌ها انجام می‌شود.

انواع تری دی پنل

  1. تری دی پنل سقفی

این نوع سقف‌ها به صورت تیرچه و پانل ساخته می‌شوند،

جزئیات  و نکاتِ مربوط به اجرای سقف‌های سه بعدی در نقشه محاسباتی مربوط به همان ساختمان، ذکر می‌شوند

اما به طور کلی می‌توان گفت بتن پاشیده شده بر روی پانل سقفی ضخامتی مابینِ 5 الی 7 سانتی‌متر دارد از مشخصات ظاهری تری دی پنل سقفی این است

عرض آنها به طور میانگین 80 الی 100 سانتی‌متر است و یونولیت یا عایق پلی استایرن در ساختار آن ضخامتی مابینِ 10 الی 15 سانتی‌متر دارد.

  • تری دی پنل دیواری باربر

پنل‌های دیواری باربر معمولاً در سازه‌هایی با حداکثر دوطبقه، سازه‌های صنعتی، سوله‌ها، محوطه سازی‌ها و دیگر موارد این چنینی بِکار گرفته میشوند.

  • تری دی پنل دیواری غیرباربر

دیوارهای غیر باربر با عنوان جداکننده و تقسیم کننده فضا نیز شناخته می‌شوند که در انواع سازه‌ها( فلزی و بتنی) کاربرد دارند

این نوع دیوارها مناسب‌ترین گزینه برای استفاده و اجرا در برج‌ها و ساختمان‌های عظیم هستند چرا که بسیار سبک هستند و وزن کلی و نهایی سازه را اهش می‌دهند.

مزایای دیوارهای پیش ساخته برای طرح توجیهی استفاده از تری دی پنل

دلایل زیر برای جایگزین کردن دیوارهای تریدی پنل به جای دیوار و سیستم‌های قدیمی و سنتی کافی است:

  • ضد زلزله( در صورت پیشامد زلزله بدلیل پیوستگی و اتصالات یکپارچه دیوارهای تری دی پانل، آوار و تخریبی صورت نمی‌گیرد)
  • وزن بسیار سبکتر نسبت به سیستم و دیوارهای قدیمی که باعث کاهش وزن کلیِ سازه می‌شود.
  • اقتصادی و به‌صرفه( دیوارهای تری دی پانل نسبت به دیوارهای سنتی بسیار ارزان‌تر هستند)
  • اجرای سریع( روزانه به طور متوسط یک گروه نصاب می‌تواند صد متر تری دی پنل را نصب کند)
  • قابلیت بتن و ملات پاشی با استفاده از شات کریت
  • مقاوم در برابر حریق
  • قابل نصب بودن تأسیسات ساختمانی بر روی آن بدون نیاز به کنده‌کاری
  • به حداقل رسیدن پرت مصالح ساختمانی
  • عایق در برابر حرارت و اصوات
  • قابلیت ساخت دو طبقه بدون اسکلت

برتری تری دی پنل نسبت به مصالح قدیمی( سفال، آجر و …) برای طرح توجیهی استفاده از آن

  • وزن کمتر
  • انعطاف پذیر( منعطف بودن تری دی پنل موجب شده تا در هنگام اجرای آن آزادی عمل داشته باشید و بنا به دلخواه خود هرگونه طرحی را بر ان اجرا کرد)
  • افزایش فضای مفید
  • سرعت اجرا و نصب سریع
  • بدون نیاز به نعل درگاه
  • بدون نیاز به گچ و خاک
  • قابلیت درگیری با قاب اطراف
  • عدم کنده کاری هنگام عبور تأسیسات
  • بدون نیاز به بادبند
  • مقاوم در برابر بارها و فشارهای جانبی
  • عدم پرت مصالح
  • نفوذ ناپذیر در مقابل ورود انواع حشرات
  • حمل و نقل آسان و امکان انتقال به مکان‌های صع‌العبور

مقاومت و استحکام بالای دیوارهای سه بعدی، موجه‌ترین طرح توجیهی استفاده از تری دی پنل

وجود خرپای موربی در ساختار دیوارهای تری دی پنل باعث ایجاد مقاومت بسیار بالا در آن‌ها شده است

چرا که خرپا از هر دو طرف تری دی پنل بواسطه جوش به مش‌ها بطور مستحکمی متصل شده است

این نوع ساختار باعث انتقال نیروهای وارده و تحمل وزن در نتیجه بالا رفتن مقاومت دیوار می‌شود

چنین ویژگیِ منحصربفردی موجب اجرا و نصب آسان و ساده انواع درب، پنجره، تشکیلات و تأسیسات بر روی آن‌ها می‌شود

علاوه بر آن نیز هیچ نوع شکستگی و خمیدگی در هنگام اجرای این دیوارها بوجود نمی‌آید.

همچنین عایق پلی استایرن موردِ استفاده در ساختار انواع تری دی پنل از جنس دیرسوز( کندسوز) است

این بدین معنی است در صورتی که پس از اجرای این دیوار طرفین آن با ضخامت 5 سانتی‌متر، سیمانکاری شود

هنگامِ پیشامد آتش سوزی، دیوار تری دی پنل به طور میانگین 2 الی 3 ساعت هیچگونه آسیبی نمی‌بیند.

به‌روز و همپا شدن با تکنولوژیِ روزِ جهان، توجیهی برای استفاده از تری دی پنل

نزدیک به نیم قرن است که کشورهای مدرن و پیشرفته خارجی برای ساخت و ساز انواع سازه‌ها به دلیل حفظ امنیت جان و مال مردم

( تری دی پنل در برابر انواع بارهای جانبی همچون زلزله، طوفان و حرق مقاوم هستند) صرفه‌جویی در هزینه( هزینه خرید و نصب این نوع دیوارها نسبت به دیگر سازه‌های سنتی کمتر است)

عایق بندی مناسب دیوارها( انواع تری دی پنل در برابر ورود و خروج هوا، اصوات و نفوذ حشرات عایق است)

مدرن بودن و دیگر موارد مشابه، از انواع تری دی پنل استفاده می‌کنند و روزبه روز تقاضا برای تولید و عرضه آن بیشتر می‌شود

از همین رو از طرف پردیس سازه با بیش از یک دهه فعالیت عمرانی پیشنهاد می‌شود جهت جلوگیری از اتلاف وقت، صرفه‌جویی در هزینه، ساخت و ساز سریع، بازدهی بالا، بازسازی و نوسازی مدرن و پیشرفته ساختمان‌های قدیمی از انواع دیوارهای سه بعدی تری دی پنل استفاده کنید.

درخواست تری دی پنل

تری دی پنل

در صورتی که نیاز به خرید و تهیه دیوارهای تری دی پنل دارید می‌توانید به طور مستقیم و بدون دخالت واسطه

برای صرف هزینه ارزان و اتلافِ وقت کمتر همچنین خریدی مطمئن می‌توانید این محصول را در پردیس سازه سفارش دهید

برای کسب راهنمایی و اطلاعات دقیق و کامل‌تر می‌توانید از طریق شماره‌های زیر با مشاوران این شرکت ارتباط برقرار کنید.
