نیلینگ

امروزه با استفاده از روش های جدیدی از ریزش دیواره ی گودبرداری جلوگیری می کنند. یکی از این روش ها ، روش نیلینگ و یا همان میخکوبی است  .

روش های دیگر عبارت اند از : سپر کوبی ، انکراژ ، سازه نگهبان خرپایی ، اجرای شمع و …

بسیاری از افراد روش نیلینگ را با نام دوخت به پشت می شناسند ، ناگفته نماند که این روش شبیه به روش انکراژ است .

در دهه 60 میلادی مهندسین استرلیایی روش جدیدی برای پایدار نگهداشتن دیوارهای تونل ابداع کردند نام آن روش نیلینگ یا میخکوبی است .

این روش به این صورت است که در مرحله ی اول مش ها را با میخ های 50 سانتیمتری نصب کرده و سپس بتن باشی انجام می شود . در ضمن به این نکته توجه کنید که ضخامت مشی که بتن بر روی آن پاشیده می شود باید حدود 10 الی 15 باشد . مرحله بعدی که باید انجام شود مرحله حفاری گمانه ها است بعد از حفاری باید میلگرد ها را در جای معین خود جا بزنیم و سپس تزریق دوغاب را به گمانه ها انجام دهیم با انجام این مرحله هد نیل ها بسته می شود . نیروی رانش خاک از طریق مش و شات به هد نیل اعمال می شود و نیلها نیروی هد نیلها را به توده خاک وارد و یا منتقل می کنند ، ناگفته نماند که این توضیحات داده شده به صورت مختصر و چکیده است در پایین مقاله توضیحات کامل درج شده است .

ازروش نیلینگ برای پایدار نگهداشتن دیوارهای تونل و همچنین در طرح های عمرانی مانند :

  1. ساخت سازه‌هاي نگهبان گودبرداري شده در مناطق شهري جهت احداث ساختمان‌هاي بلند مرتبه که شامل چندين طبقه در داخل زمين هستند .
  2. تثبيت ترانشه‌هاي خط آهن و بزرگراه‌ها
  3. 3-                        تثبيت شيب‌هاي زمين در برابر لغزش‌هاي احتمالي

استفاده می شود .

 اجرای روش نیلینگ به صورت زیر است :

  1. حفاری و خاکبرداری : حفاری به معنای گودکردن است .

برای شروع باید حدود 1 الی 2 متر حفاری انجام دهیم ، البته ناگفته نماند که باید به میزان عرض حفاری توجه کرد تا ماشین آلات حفاری بتوانند به راحتی عملیات مهاربندی و میخکوبی را انجام دهند .

  • حفاری چاهک ها : چاهک هایی که دارای طول 5 الی 10 و قطر 10 الی 15 سانتی متر هستند را به وسیله دستگاه های مخصوص حفاری می کنیم ، البته مقدار دقیق ابعاد ها یکسان نیس و این مقدار با توجه به شرایط خاک تعیین می شود .

گام سوم – قراردادن میلگرد و تزریق دوغاب:

  • قراردادن میلگرد و تزریق دوغاب: برای جلوگیری از خوردگی میلگرد و نگه داشتن میلگرد در خاک از دوغاب استفاده می شود .برای حفظ میلگرد در خاک و دوغابگیری اطراف آن در طول میلگرد قطعاتی را مابین دیواره های داخلی سوراخ های چاهک و میخ میگذارند .

اگر فشار خارجی دستگاه و جاذبه زیاد باشدعملیات دوغاب ریزی انجام میگیرد به اینصورت است که شلنگ دوغاب ریزی را به داخل چال میاندازند و فضای باز چال را از انتها به ابتدا دوغاب ریزی می کنند .

دوغاب ريزي ثقلي :

روش دیگر که دوغاب ريزي ثقلي نام دارد به اینصورت است که

ابتدا دوغاب وارد حفره ها می شود و به دلیل بالا بودن نیروی وزن به راحتی در حفره ها قرار می گیرند ، این روش یکی از بهترین روش های میخ کوبی است .

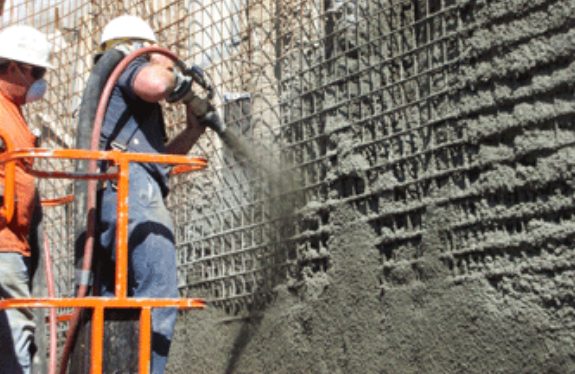

بعد ازعملیات دوغاب ریزی تزریق انجام می شود و سپس با استفاده از یک لایه بتن (shotceret) سطح دیواره پوشانده می شود .

در میخ کوبی پوشش ها به دو صورت است :

  1. پوشش موقت
  2.  پوشش دائمی

پوشش موقت : پوشش موقت وظیفه وصل کردن اجزاي سازه‌اي نیلینگ را دارد .

نوارهای زهکشی : از نوارهای زهکشی یا ژئوکامپوزيتي در اطراف جاهایی که میخ گذاری شده استفاده می شود تا از ورود آب به داخل پوشش جلوگیری کند و آب داخل خاک را هدایت کند ،سپس بعد ازعملیات پوشش موقت ، یک صفحه فلزی را به سر نيلی که بر روي ديواره قرار گرفته را توسط يك مهره به آرماتور درون گمانه متصل می کنند تا از برش پانچ در ديواره جلوگیری کنند و سر میخها کاملا بهم متصل باشند و جدا نشوند .

پوشش دائمی : بعد از نصب میخ ها و اتمام عملیات پوشش موقت بایدعملیات پوشش دائمي را شروع کنیم این پوشش شامل شاتکریت مسلح و یا پانل های بتنی و یا بتن در جای مسلح است .

در این مقاله با توضیح نیلینگ و اجرای این روش آشنا شده اید ناگفته نماند که این روش یکی از بهترین روش ها است اما به هر حال دارای یه سری مزایا و معایب است که در مطلب زیر به آنها اشاره کرده ایم .

مزایای روش نیلینگ :

برگه اول
  1. در زمان پایدار سازی و گودبرداری و یا حفاری می توان به راحتی همزمان عملیات نیلینگ را انجام داد .
  2. 2- در زمان اجرا با استفاده از نیلینگ می توان طرح را تقویت کرد .
  3. 3- با استفاده از نیلینگ می توان در فضاهای محدود هم عملیات اجرا را انجام داد .
  4. 4- با استفاده از نیلینگ می توان حداکثر بهره وری از فضای موجود در مراحل بعدی عملیات ساختمانی را انجام داد .
  5. نیلینگ در ساخت و ساز نیاز به ردیف کمتری دارد .
  6. اثرات زیست محیطی کمتری از خود به جا میگذارد .
  7. یکی از مزایای نیلینگ این است که باعث تراکم کمتری در خاکبرداری می شود .
  8. نیلینگ باعث سرعت بخشیدن به نصب و ساخت دیوار به صورت همزمان می شود .
  9. تجهیزات و دستگاه هایی که عملیات نیلینگ را می توان با آنها انجام داد بزرگ و جاگیر نمی باشد به همین دلیل می توان از این روش برای مکان هایی که محیط کوچکی دارند استفاده کرد .
  10. نیلینگ می تواند به آسانی منحنی و خمیدگی ها را برابر کند .
  11. هیچ محدودیتی در ارتفاع برای نیلینگ وجود ندارد به همین دلیل می توان به راحتی از آن از اشکال نامظم استفاده کرد .
  12. یکی از مزایای دیگر نیلینگ مقاوم کردن دیوار ها در برابر زلزله است .
  13. نوع پوشش دیواره های نیلینگ ظاهری طبیعی دارند .
  14. از نیلینگ می توان برای بازسازی و در سازه های جدید و سازه های موقتی استفاده کرد .
  15. یکی دیگر از مزایای نیلینگ هزینه پایین آن نسبت به روش های دیگر است .

معایب روش نیلینگ :

  • روش نیلینگ قادر به انجام محاسبه دقیق حرکت دیوار ها نمی باشد و اگر از روش نیلینگ استفاده شود افزایش هزینه بوجود می آِید .
  • به دلیل بالا بودن صدای ماشین آلات نیلینگ امکان آلودگی صوتی وجود دارد به همین دلیل می بایست رضایت همسایه ها را جلب کرد .
  • وجود آب در پشت دیوار محدودیت هایی ایجاد می کند به همین دلیل از این روش برای مکان هایی که آّب زیادی به داخل خاکبرداری جریان دارد استفاده نمی شود .
  • از روش نیلینگ برای مکان هایی که دارای خاک حساس و گسترده هستند توصیه نمی شود .
  • برای انجام عملیات نیلینگ حتما نیاز به پیمانکار است .
  • در جاهایی که دارای شن و ماسه صاف و خاک های رسنی هستند این روش مناسب نیست .
